FREEFORMER设备

freeformer介绍

工业化功能部件的增材制造有着很高的要求: 其中包括原材料范围广、材料和颜色组合多样以及部件的高质量和高稳定性。 为此,生产过程需要个性化的调节可能性。

我们提供的和 freeformer 采用ARBURG(阿博格)独有的Plastic Freeforming (APF)——阿博格塑胶无模成型技术。其特点是专门设计为开放式系统,可采用合格的标准塑料颗粒,有针对性地对调节液滴大小和过程控制,个性化增材制造出产品,并且测试和加工自己的材料。极具灵活性。


freefomer 具有以下特点:

1.     材料多样化

freefomer可加工多种合格的标准塑料颗粒,如树脂、粉末和线材。客户可以选择低成本的材料和颜色进行生产。同时freefomer还可加工特殊原材料,比如不同肖氏硬度的TPE、PP(半结晶)、生物聚合材料、阻燃材料或医用聚乳酸材料。freefomer还可以生产各种材料和颜色组合的产品,和软硬胶结合的产品。第二个组分也可以作为支撑材料结构使用。

ARBURG (阿博格)可提供参考材料的参数设定工艺,并且我们正在不断扩大材料资料库。目前已登记的认证参考材料包括ABS (Terluran GP35)、 PA(GrilamidTRXE4010)、PC (Makrolon 2805)、TPE-U (Elastollan C78 A 15)和PPB (Braskem CP 393)。此外还包括用于特殊应用的专用塑胶,例如医用PLLA (Purasorb PL 18, Resomer LR 708)或航空航太飞行准许使用的PC(Lexan 940)。

2.     开放性系统

ARBURG(阿博格)自主开发的塑胶无模成型技术(APF)。虽与注塑工艺相同,采用塑化螺杆熔化标准塑料颗粒,但无需模具,通过对产品逐层集合分解或导入3D-CAD数据,使用极小的塑胶液滴,逐层构建高强度三位塑胶制品。可自由编程液滴尺寸、层厚和工艺参数。

3.     高品质产品质量

采用APF工艺,可达到与注塑工艺相同的抗拉强度。选择液滴的尺寸大小,工艺参数的设定对密度、机械特性和表面结构都有影响。液滴越小,液滴堆积得越紧密,机械性能就缺强。

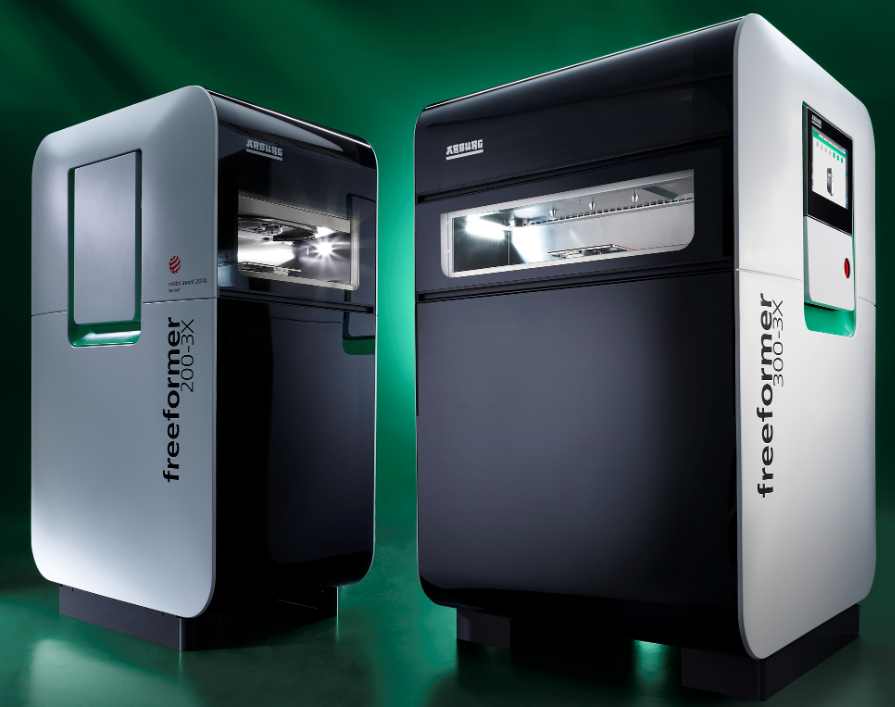

目前具有两款型号

1. Freeformer 200-3X 技术参数

部件支架                                                                                                          3轴

轴定位精度                                                                          mm                      +/-0.022

结构空间温度                                                                      最大 ℃                  120

材料预处理

工艺温度                                                                            最大  ℃                  350

卸料单元

材料压力                                                                            最大bar                  800

喷嘴                                                                                   mm                        0.2

卸料量                                                                               cm/h                       2-10

部件主要参数

可用的单组份结构空间 (x,y,z)                                           最大mm                  189×134 ×230

可用的双组份结构空间 (x,y,z)                                        最大mm                   154×134×230

膜厚                                                                                  mm                          0.2

壁厚 最小                                                                          mm                          0.6

绝对部件精度(x和y)

符合VDI准则3405第7页的规定                                          mm                          +/-0.1

连接和运行

净重                                                                                 kg                             750

电气连接                                                                          KW                            4

                                                                                        A                              16

能量需求                                                                          kwh/h                       1.5

烘干机能量需求                                                                kwh/h                       [1,6]

升压等级/不确定性                                                           dB(A)                        52/3

允许的温度范围                                                                ℃                             15-30

允许的相对空气湿度                                                         最大%                       50

压缩空气连接                                                                   bar                            [6-10]

压缩空气含油量(根据 IOS 8573-1)                               mg/3                         [<=0.01]


2. Freeformer 300-3X


部件支架                                                                                                              3轴

轴定位精度                                                                      mm                              +/-0.022

结构空间温度                                                                   最大 ℃                         120

材料预处理

工艺温度                                                                          最大  ℃                        350

卸料单元

材料压力                                                                          最大bar                        800

喷嘴                                                                                 mm                              0.2

卸料量                                                                              cm/h                            2-14

部件主要参数

可用结构空间(x,y,z)                                                         最大mm                       234×134 ×230

膜厚                                                                                  mm                              0.2

壁厚 最小                                                                          mm                              0.6

绝对部件精度(x和y)

符合VDI准则3405第7页的规定                                          mm                              +/-0.1

连接和运行

净重                                                                                 kg                                 1700

电气连接                                                                          KW                                 5

                                                                                        A                                    16

能量需求                                                                          kwh/h                            1.5

烘干机能量需求                                                                kwh/h                            [1,6]

升压等级/不确定性                                                           dB(A)                             52/3

允许的温度范围                                                                ℃                                   15-25

允许的相对空气湿度                                                         最大%                              50

压缩空气连接                                                                   bar                                  [6-10]

压缩空气含油量(根据 IOS 8573-1)                               mg/3                               [<=0.01]
